一、型號說明
| 例如： WS BP 1 - 2S 0004 - B | |||
WS：品名，萬鑫 BP： 系列代號 （變頻器） 1： 通用型 | 2S：單相220V 4T：三相380V 2T：三相220V | 0004: 0.4KW 0007: 0.75KW 0015: 1.5KW 0022: 2.2KW 0040: 4KW 0055: 5.5KW | B:內置制動單元 |
二、功率及尺寸
| 機型 | 功率型號 | 尺寸 | 電壓等級 | 適配電機 | 額定電流 |
SizeA | WSBP1-2S0004-B | 140.5*80*119.5 | 單相 AC220 | 400W | 2.3A |
| WSBP1-2S0007-B | 750W | 4A | |||
SizeB | WSBP1-2S0015-B | 157*102*149 | 單相 AC220V | 1.5KW | 7A |
WSBP1-2S0022-B | 2.2KW | 10A | |||
WSBP1-4T0007-B | 三相 AC380V | 0.75KW | 2A | ||
WSBP1-4T0015-B | 1.5KW | 3.8A | |||
WSBP1-4T0022-B | 2.2KW | 5.1A | |||
SizeC | WSBP1-4T0040-B | 209*130*153 | 三相 AC380V | 4KW | 10A |
| WSBP1-4T0055-B | 5.5KW | 13A |
三、詳細技術規格
項目 | 規格 | 項目 | 規格 | ||
| 輸入 | 額定電壓、頻率 | 2S：200 ~ 240V 4T：380 ~ 480V，50/60 Hz | 基本功能 | 簡易PLC、多段速 | 通過內置PLC功能和控制端子功能實現最多16段速運行 |
自動電壓調整（AVR） | 當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定 | ||||
MODBUS通訊 | 標準 MODBUS 通訊協議，方便快速與外圍設備通訊 | ||||
允許電壓波動范圍 | 波動范圍：4T：320-528 V；2S：180-260V，不平衡度：<3%；頻率范圍：47 - 63 Hz | ||||
內置PID | 可方便地構成閉環控制系統 | ||||
| 輸出 | 輸出電壓 | 0V-INPUT | |||
睡眠喚醒 | 內置PID具有睡眠和喚醒功能，實現大幅度節能使用 | ||||
輸出頻率 | 0-320HZ | ||||
輸入輸出功能 | 頻率設定方式 | 鍵盤給定、外引鍵盤給定、多段速給定、模擬量給定、通訊給定等，還有多種與命令源綁定組合方式可選 | |||
電流過載能力 | 150%-60S，180%-3S | ||||
| 控制特性 | 控制方式 | 三相異步電機：V/F控制，開環矢量控制(SVC)。 永磁同步電機：開環矢量控制 | 運行命令通道 | 鍵盤給定、外部端子給定、通訊給定 | |
數字輸入端子 | 4路數字輸入端子，DI1 ~ DI4，DI4可作為高速脈沖輸入端子，最高頻率50kHz | ||||
載波頻率 | 1-15KHZ | ||||
載波自動調節 | 當本功能選擇動作時，變頻器能夠根據機內溫度自動調整載波頻率 | ||||
數字輸出端子 | 1路可編程數字輸出端子，DO1，最大輸出電流：100mA 同時可作為高速脈沖輸出端子，最高頻率 50kHz | ||||
啟動轉矩 | 0.5Hz:100% ,1Hz:10%(SVC) | ||||
運行模式 | 速度模式、轉矩模式（SVC） | ||||
輸出頻率精度 | 數字給定 0.01Hz， 模擬給定 0.1% x 最大頻率 | 模擬輸入端子 | 2路模擬量輸入端子，AI1：0 ~ 10 V 或 0 ~ 20mA 可選；AI2：0 ~ 10 V | ||
模擬輸出端子 | 1路模擬量輸出端子，AO1：0 ~ 10 V 或 0 ~ 20mA 可選，同時可以通過軟件參數設置成范圍內任意值輸出。 | ||||
加、減速時間 | 0 ~ 3600s, 其中單位可設為秒（默認）或分鐘 | ||||
轉矩提升 | 0-30%（V/F） | ||||
繼電器輸出 | 2路可編程繼電器輸出：AC250V/3A、AC250V/1A、DC30V/3A | ||||
V/F曲線 | 用戶自定義V/F曲線和3種降轉矩特性曲線（2.0次冪、1.7次冪、1.2次冪） | ||||
| 基本功能 | 直流制動 | 直流制動起始頻率：0.0 ~ 100.0% x 最大頻率 直流制動電流：0.0 ~ 300.0% x 電機額定電流 直流制動時間：0.00 ~ 60.00 s | 優化功能 | 過壓失速控制 | 對變頻器運行中直流母線電壓進行抑制，防止直流母線過壓 |
自動限流 | |||||
對變頻器的輸出電流進行控制，當輸出電流到達自動限流水平，調整變頻器的輸出頻率，使電流值不超過設定的自動限流水平，能夠最大限度的防止變頻器出現過流故障，保證變頻器及電機不間斷運行。 | |||||
能耗制動 | 能耗制動直流電壓點：220V:350 ~ 390 V ，380V:650 ~ 780V | ||||
對制動狀態進行全方位監測，防止制動電阻短路發生故障 | |||||
轉矩限定 | V/F 控制模式下，手動轉矩提升 0.1% - 30.0% | 制動短路檢測 | |||

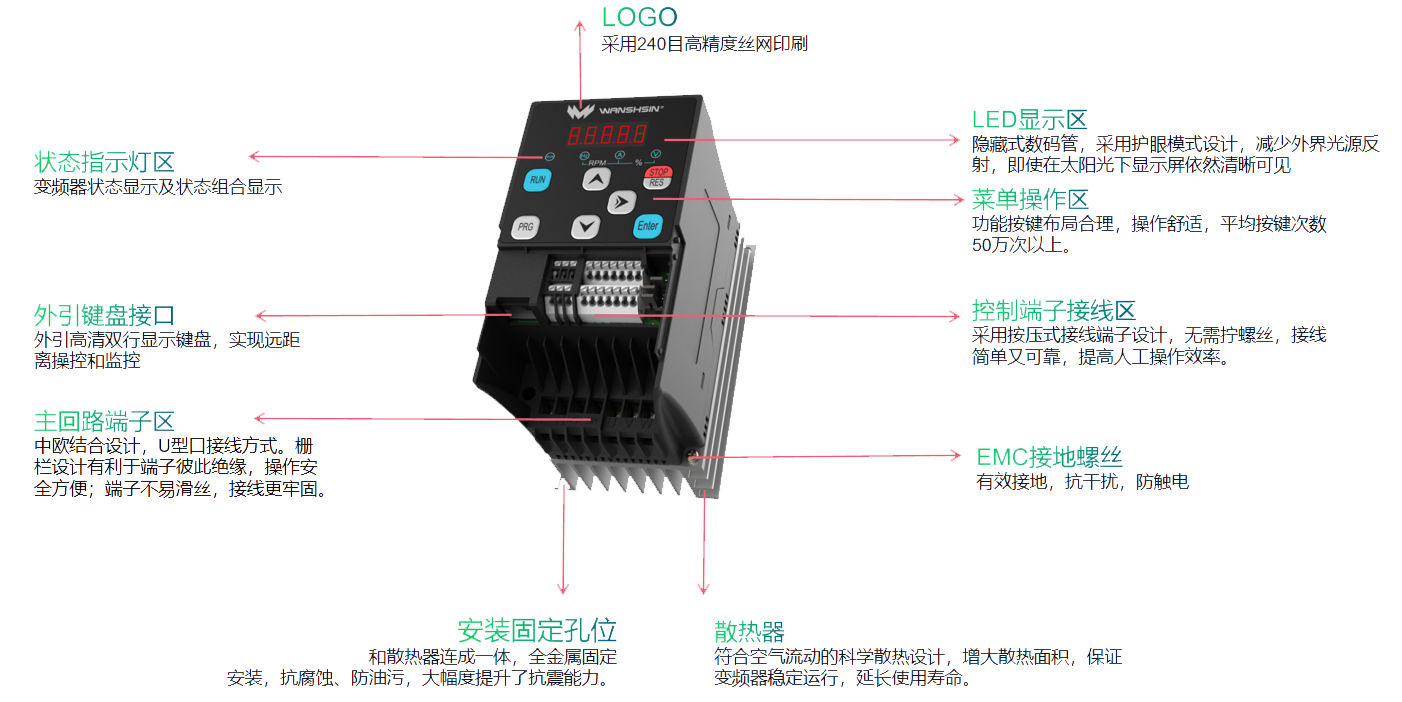

四、產品介紹
五、產品優勢
1、強大的保護功能：過熱保護、母線過流保護、過壓保護、電機過載保護、輸出缺相保護、電機短路保護、制動短路保護、電機對地短路保護、100米長線保護、電機堵轉保護、瞬時停電不停機保護等；
2、卓越的電氣性能：自主研發高性能軟件算法，改善了行業普遍存在的問題，具備更可靠的過壓失速功能、過流失速功能、直流制動功能、更精準智能的PID功能；
3、行業領先的軟件算法：轉矩響應速度更快；過載能力、低頻力矩大幅提升；電機參數自學習更精準、更可靠穩定的速度控制；
4、雙CPU設計：雙CPU高速有效通信，功能芯片和性能芯片分工合作，促進功能、性能的完美融合，豐富的資源進一步提升產品的擴展能力；
5、完善的 I/O 接口：4組DI+4組虛擬DI+2組兼容DI 1組50K脈沖DO+2組AI+1組50K脈沖AO；2組relay+2組電源+1組485通訊；
6、同步異步一體機：WSBP1系列變頻器軟件具備獨特的電機算法，兼容高性能矢量控制驅動永磁同步電機、三相異步電機，一機多用，解決客戶選型煩惱；
7、封閉式防塵設計：無窗口封閉式結構極大限度的阻礙了粉末和導電金屬粉塵進入，滿足客戶防護需求；
8、獨立風道設計：完全獨立隔離風道真正實現電氣隔離和污染物隔離，同時散熱帶寬度適中，防止風道堵塞，滿足惡劣環境下長期穩定運行；
9、與萬鑫減速機強強聯合：搭配萬鑫減速機使用，實現參數標定，可謂相得益彰。功率因素、力矩性能、穩定性、可靠性進一步提升；
10、雙行顯示外引鍵盤：支持50米長距離鍵盤外引，滿足遠程操作需求，集成外部電壓表、電流表、轉速表顯示。
